FEMTO DLPVA-500-F-S 是德國FEMTO公司生產的一款高輸入阻抗、低頻、可調增益電壓前置放大器，專為測量極微弱的電壓信號而設計。
特性
? 可變增益 20?80?dB，20?dB 步進切換
? FET 輸入級，輸入阻抗 1?TΩ
? ±3?kV 瞬態過壓保護
? 提供單端與真差分輸入型號
? 帶寬 DC?500?kHz，可切換至 1?kHz
? 直流漂移 1.3?μV/°C
? 共模抑制比 120?dB
? 輸入噪聲低至 5?nV/√Hz
? AC/DC 耦合可切換
? 本地控制與遠程控制
技術參數
| 型號 | DLPVA?500?F?S | DLPVA?500?F?D | DLPVA?500?B?S | DLPVA?500?B?D | DLPVA?500?BLN?S |
| 輸入級 | 單端、場效應管 | 差分、場效應管 | 單端、雙極型 | 差分、雙極型 | 單端、雙極型 |
| 輸入 | 1 TΩ，BNC | 1 TΩ，LEMO | 1 MΩ，BNC | 1 MΩ，LEMO | 1 MΩ，BNC |
| 下限截止頻率 | DC 可切換1.5 Hz | DC 可切換1.5 Hz | DC 可切換1.5 Hz | DC 可切換1.5 Hz | DC 可切換1.5 Hz |
| 上限截止頻率 | 500 kHz 可切換1 kHz | 500 kHz 可切換1 kHz | 500 kHz 可切換1 kHz | 500 kHz 可切換1 kHz | 450 kHz 可切換1 kHz |
| 增益 | 20/40/60/80 dB | 20/40/60/80 dB | 20/40/60/80 dB | 20/40/60/80 dB | 40/60/80/100 dB |
| 輸入電壓噪聲 | 5.0 nV/√Hz | 6.5 nV/√Hz | 2.0 nV/√Hz | 3.0 nV/√Hz | 0.7 nV/√Hz |
| 輸入電壓溫漂 | 1.3 μV/K | 1.3 μV/K | 0.7 μV/K | 0.7 μV/K | 0.5 μV/K |
| 共模抑制比 | — | 最大120 dB | — | 最大120 dB | — |
| 輸出 | 50 Ω，BNC | ||||
| 輸出電壓 | ±10 V（@ 100 kΩ負載） | ||||
| 控制接口 | 3路光隔離數字輸入，兼容TTL/CMOS | ||||
型號解析
DLPVA：產品系列，代表“可調增益低頻電壓放大器”。
500：表示其最大帶寬為500 kHz。
F：代表輸入級為場效應管(FET)，因此具有1 TΩ的超高輸入阻抗。
S：代表單端(Single-ended) 輸入。
同系列對比
DLPVA?500?F?S：FET 單端，1?TΩ，BNC
DLPVA?500?F?D：FET 差分，1?TΩ，LEMO，CMRR?120?dB
DLPVA?500?B?S：Bipolar 單端，1?MΩ，噪聲更低 2.0?nV/√Hz，適合低阻信號源

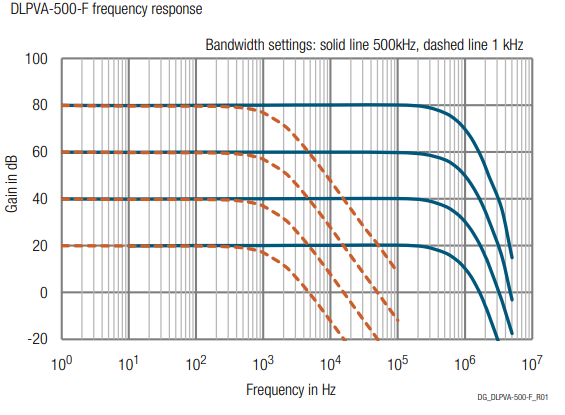

響應范圍

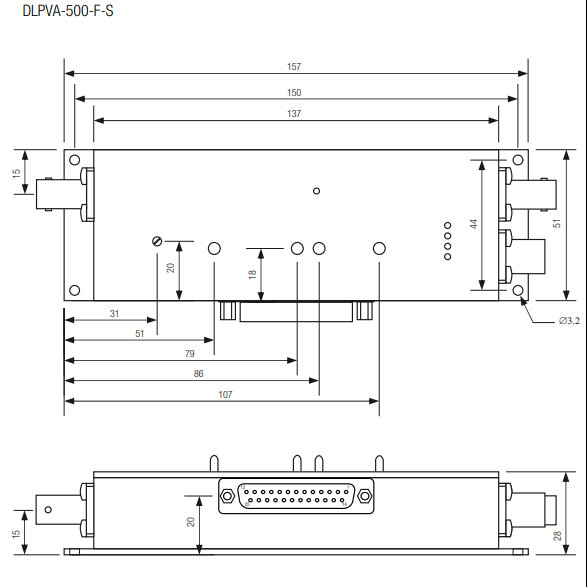

尺寸圖
